Полное описание
               В современном производстве высоким спросом пользуются запорные арматуры с фланцевым соединением. Они могут быть изготовлены по ГОСТ-у или ТУ., различаться материалом (нержавеющая сталь AISI 304 (08Х18Н10), 321. (10Х18Н10Т) или сталь черная или же из цветного металла), но суть одна, они должны быть надежными и соответствовать заявленным требованиям и характеристикам.

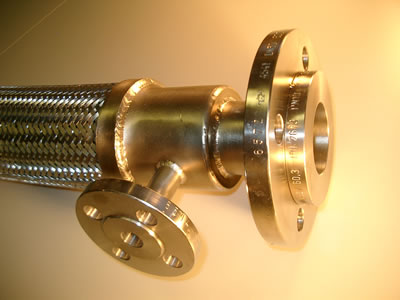

           Металлорукав с фланцевым соединением может иметь диапазон размеров и типов:

1.    Диаметр 6 мм – 250 мм;

2.    Давление 6 бар – 40 бар.

Тип фланцевого соединения подбирается индивидуально.




ТУ на металлорукав 3695-001-14208604-2009




  1. Металлорукав в комплекте с фланцем, плоским приварным ГОСТ 12820-80
  2. Металлорукав в комплекте с фланцем, воротниковым приварным ГОСТ 12821-80
  3. Металлорукав в комплекте с фланцем, свободным ГОСТ 12822-80
  4. Металлорукав в комплекте с фланцем серии 4655А (ФГУП "Гидравлика).
  5. Металлорукав в комплекте с фланцем с откидными болтами тип арматуры 4656А (ФГУП Гидравлика)
  6. Металлорукава, с присоединительной арматурой.


Более подробно остановимся на последних видах фланцевого соединения это:

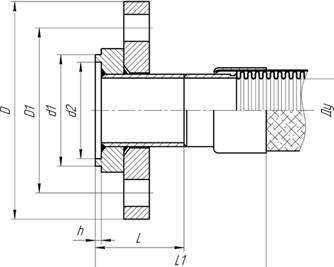

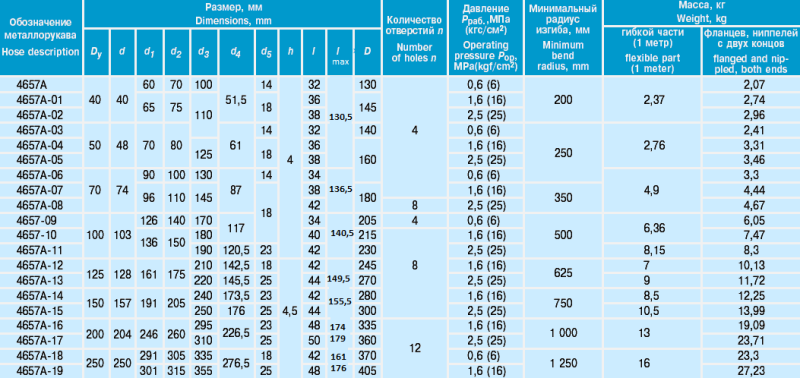

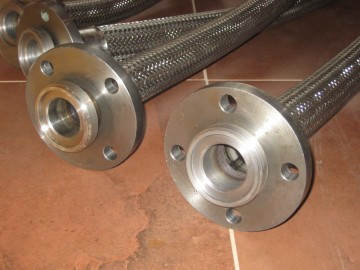

  • Данный тип фланцевого соединения представлен металлорукавом Серия 4657А. Тип оболочки СРГС. (Series 4657A. СРГС type envelope.)

Новый рисунок (5).jpg467245821_6.jpg


Новый рисунок (6).jpg

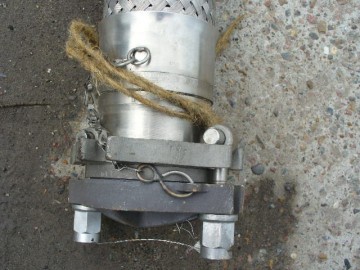

  • Данный тип фланцевого соединения представлен металлорукавом серии 4656А. Тип оболочки СРГС. Series 4656A. СРГС type envelope.


Новый рисунок (7).jpg467244821_6.jpg

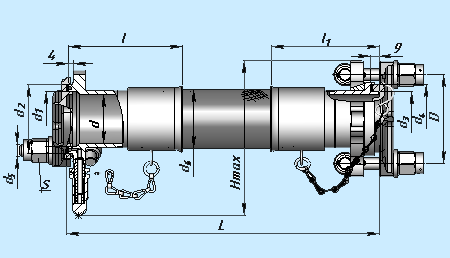

Технические характеристики гибкого рукава с откидными болтами серии 4656А (присоединительная арматурой «фланцевое соединение»).

Обозна-
чение металло-
рукава
Размер,мм Давле-
ние Р раб, атм
Мини-
маль-
ный
радиус
изгиба, мм
Масса, кг
Dy d d1 d2 d3 d4 d5 d6 D S H
max
l l1 Гибкой части
(1 метр)
Арма-
туры
(2 конца)
4656А-00 50 50,0 55 70 55 70 М12 61,0 90 22 159 111,5 112 16 250 2,8 2,6
4656А-01 70 70,0 75 90 75 90 87,0 110 178 117,0 124 25 350 4,9 5,0
4656А-02 215
4656А-03 100 104,5 108 122 108 122 М14 117,0 150 16 500 6,4 7,8
4656А-04 125 125,0 132 146 132 146 М16 142,5 178 24 239 137,0 129 625 7,0 9,9
4656А-05 150 150,0 160 175 160 175 173,5 215 274 143,0 135 750 8,5 11,6
